主桥轨道电路信号设备基础数据测量技术指南

一、测量目的与意义

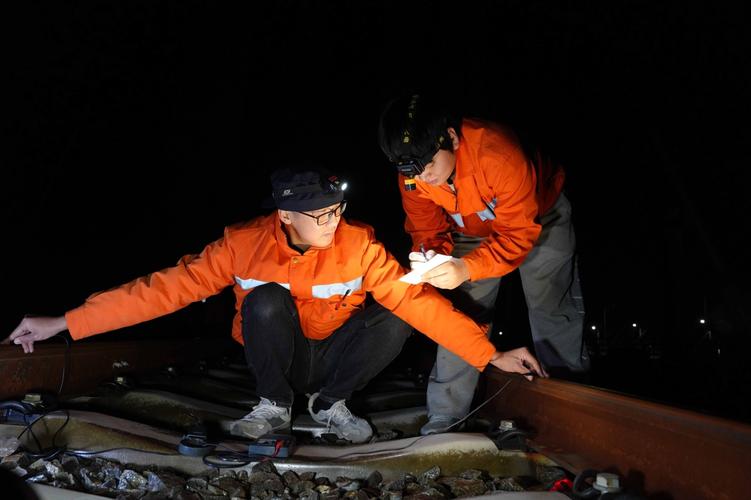

主桥部分轨道电路是铁路信号系统的关键组成部分，其信号设备的工作状态直接关系到行车安全和运输效率。对轨道电路相关信号设备的限界、电气特性等基础数据进行精确测量，旨在：

1. 确认设备安装位置是否满足铁路建筑限界要求，确保机车车辆安全通过；
2. 掌握轨道电路电气参数的实际状态，为调整、维修和故障处理提供依据；
3. 建立设备基础数据档案，支撑全生命周期管理和智能运维。

二、测量准备

1. 人员组织：成立专业测量小组，包括信号工、测量员及安全防护人员。
2. 仪器准备：

• 限界测量：激光测距仪、钢卷尺、水平尺、限界测量仪；

• 电气特性测量：万用表、钳形电流表、轨道电路参数测试仪、绝缘电阻测试仪、移频参数测试仪（针对UM系列等）。

1. 安全措施：办理施工登记，设置驻站联络员和现场防护员，确保在“天窗点”内作业。
2. 资料准备：调取设计图纸、竣工资料、既往测试记录。

三、限界测量

限界测量主要针对轨道电路沿线信号设备（如接线盒、变压器箱、扼流变压器、补偿电容、接地线等）的空间位置进行检测，确保不侵入铁路建筑限界。

1. 测量项目：

• 设备边缘至线路中心线的水平距离；

• 设备顶部至钢轨面的垂直高度；

• 设备底部至轨枕面的距离；

• 引接线、连接线的敷设路径及对地距离。

1. 测量方法：

• 以线路中心线为基准，使用激光测距仪测量水平距离；

• 以钢轨顶面为基准，测量垂直高度；

• 对扼流变压器、箱盒等重点设备，测量其最突出部位至中心线的距离。

1. 标准要求：

• 根据《铁路技术管理规程》及《铁路信号设计规范》，设备安装不得侵入限界；

• 直线地段设备边缘距中心线一般不小于1900mm（具体按线路等级和限界图执行）；

• 曲线地段需考虑加宽，按建筑限界加宽公式计算。

1. 记录内容：设备名称、里程、测量值、限界标准值、结论（合格/超限）。

四、电气特性测量

电气特性测量是评估轨道电路工作性能的核心，主要包括以下参数：

1. 轨道电路基本参数：

• 钢轨阻抗：包括钢轨电阻和电感，随频率变化，通常用轨道电路参数测试仪在选定频率下测量；

• 道砟电阻：反映轨道绝缘状态，通过电压电流法或专用仪表测量；

• 送端电压、电流：在送电端变压器或发送器输出端测量；

• 受端电压、电流：在受电端接收器或继电器端测量。

1. 绝缘性能：

• 钢轨对地绝缘电阻：使用绝缘电阻测试仪（如500V兆欧表）测量，应不小于规定值（通常≥1MΩ）；

• 轨道电路区段间绝缘节电阻：测量绝缘节两侧钢轨间的电阻，确保绝缘良好。

1. 移频参数（针对移频轨道电路）：

• 载频频率、低频频率：使用移频参数测试仪测量；

• 功出电压、接收电压：在发送器和接收器端测量；

• 分路残压：在轨道电路分路状态下测量接收端电压，应低于规定阈值。

1. 补偿电容：

• 电容值：使用电容表测量，偏差不超过±5%；

• 安装距离：按设计安装，偏差一般不超过±0.5m。

1. 扼流变压器：

• 变比：测量一次侧和二次侧电压，计算变比；

• 阻抗：测量其交流阻抗，应符合设计。

1. 测量方法及注意事项：

• 测量应在轨道电路空闲、无列车占用时进行；

• 使用高精度仪表，测量前校准；

• 注意测试线夹的接触电阻，尽量短接线；

• 对移频轨道电路，需在发送、接收端分别测量，并记录频率和电压。

五、数据记录与分析

1. 记录要求：

• 原始记录应清晰、完整，不得涂改；

• 记录测量时间、地点、天气、温度、湿度等环境条件；

• 记录仪表型号、编号、校准有效期。

1. 数据分析与判定：

• 将测量值与设计值、标准值比较，判断是否合格；

• 对超限或异常数据，分析原因（如锈蚀、接触不良、绝缘老化等）；

• 提出整改建议，如调整设备位置、更换电容、处理绝缘节。

1. 编制报告：

• 报告包括测量概述、测量项目、数据表格、分析结论、整改建议；

• 附限界示意图和电气测试接线图。

六、典型案例

某主桥段采用ZPW-2000A移频轨道电路，在进行年度测试时发现：

• 扼流变压器边缘距线路中心线仅1850mm，侵入限界，需外移；
• 补偿电容C12容值下降至标称值的92%，已超出±5%要求，更换后正常；
• 受端电压在分路状态下为5.2V，超过规定值（≤4.5V），经检查为扼流变压器引接线接触电阻过大，处理后达标。

七、结论

主桥轨道电路信号设备的基础数据测量是保障铁路信号系统可靠运行的重要工作。通过规范的限界与电气特性测量，能够及时发现设备隐患、优化系统性能，为铁路运输安全提供坚实基础。建议结合智能运维手段，定期开展测量，建立数字化台账，实现设备状态的动态监控。
