液位信号从物理到电气 液位传感器的转换原理与选型

在现代工业自动化控制中，液位的精确测量与监控是保障生产过程安全、高效运行的关键环节。当容器内的液位到达预设的特定位置时，这一物理现象需要被转化为可被外部设备（如PLC、DCS或报警器）识别的电气信号，从而实现自动控制、报警或联锁。完成这一核心转换任务的设备就是液位开关，也常被称为液位传感器或液位控制器。

一、从物理到电气：转换的核心原理

液位的变化属于物理量。要将“液位到达设定位置”这一状态转换为电气信号，通常需要经过两个步骤：

1. 检测与触发：通过浮力、压力、电容、电导率或光学等物理效应，检测液位是否到达预设点。
2. 信号转换：利用传感元件和电路，将检测到的物理状态变化转换为开关量信号（如触点闭合/断开）或模拟量信号（如4-20mA）。最常见的需求是开关量输出——即在液位到达时，输出一个通断信号。

这类设备统称为液位开关。它们通常输出继电器触点、晶体管（NPN/PNP）或晶闸管信号，可直接连接到PLC的数字量输入模块、报警灯或泵继电器。

二、常见电气信号设备类型

根据工作原理和适用场景，液位开关可分为以下几类：

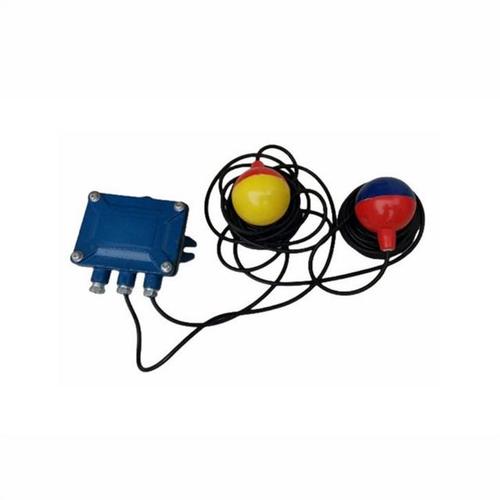

1. 浮球式液位开关

通过磁性浮球随液位升降，驱动内部干簧管触点动作。结构简单、成本低、可靠性高，适用于清水、油类等清洁液体。输出信号通常为常开/常闭无源触点。

2. 电容式液位开关

利用探头与容器壁之间的电容变化来检测液位。可适用于高温、高压及腐蚀性介质，且能实现非接触式测量（如塑料容器外壁检测）。输出多为NPN/PNP晶体管信号或继电器信号。

3. 电导式液位开关

通过液体的导电性使电极间导通，从而触发开关。适用于导电液体（如水、酸碱溶液），但不能用于非导电液体（如油）。信号多为继电器输出。

4. 光学液位开关

利用红外光在探头棱镜界面上的反射变化来判断液体有无。精度高、响应快，适用于小管道或微型设备中的液位检测。输出为晶体管逻辑信号。

5. 超声波/雷达液位开关

非接触式测量，通过发射声波或无线电波并接收回波判断液位到达。适用于腐蚀性、高粘度或卫生要求高的场合。通常输出4-20mA模拟量或继电器信号，可同时作为连续测量或点位开关。

6. 压力式液位开关

基于静压原理，当液位产生的压力达到设定阈值时触发。可用于敞口或密闭容器，输出多为继电器或模拟量。

三、电气输出的典型形式

无论何种原理，最终的电气信号必须能被外部设备识别。常见的输出类型包括：

• 继电器触点：无源干接点，可接交流或直流负载，通用性强。适用于直接控制泵、电磁阀或报警器。
• 晶体管输出（NPN/PNP）：直流有源信号，响应快、寿命长，常用于与PLC数字量输入模块连接。
• 两线制/三线制：节省电缆，常用于本安防爆场合。
• 模拟量输出（4-20mA/0-10V）：不仅表示到达设定位置，还可连续反映液位高度。

实际选型时，需要考虑外部设备的接口类型、电压等级、负载电流能力以及是否需要防爆认证。

四、典型应用与选型要点

应用示例：在一个水处理厂的储罐中，需要在水满时自动停泵。选择浮球式液位开关，将其常闭触点串入泵接触器线圈回路。当液位上升至设定位置，浮球动作使触点断开，泵停止。另一组触点可接至PLC输入，用于远程监控。

选型注意事项：
- 介质特性：腐蚀性、粘度、是否导电、是否含杂质。
- 过程条件：温度、压力、真空度。
- 安装方式：顶装、侧装、法兰或螺纹。
- 输出信号：必须与外部设备（PLC、报警器）的输入类型匹配。
- 安全等级：是否需要防爆、本安或冗余设计。

五、

将“液位到达设定位置”的物理信号转化为可被外部设备识别的电气信号，是工业自动化得以闭环控制的基础。液位开关作为电气信号设备，其核心价值在于准确、可靠地输出开关量或模拟量，实现液位的点位控制与安全联锁。工程师在选型时，需综合考虑介质、工况、信号接口与安全要求，才能确保系统长期稳定运行。选择正确的液位开关，让每一个液位节点都成为自动化系统可信赖的信号源。
